Тёплый плинтус Termoplintus

Плинтусные системы SAVVA TermoPlintus - это плинтус и отопление в одном приборе. Они устанавливаются по наружным стенам, ещё лучше, по периметру помещения, благодаря чему, обеспечивают оптимальную циркуляцию воздуха и равномерный прогрев всего объема.


Описание

Подключаются к центральной системе отопления и к ГВС.
Холодные наружные стены и холодные стеклянные поверхности являются потенциальными тепловыми мостами или, как их иногда называют, мостиками холода. То есть, мостики холода - это места, в которых потери тепла или передача холода происходят быстрее, чем в других частях конструкции. Соответственно, в холодное время года низкая температура в этих зонах может привести к выпадению конденсата, возникновению плесени (грибка) и их распространению.
Избежать негативных последствий можно путем обогрева обозначенных поверхностей и понижения влажности воздуха.

Плинтусные системы SAVVA TermoPlintus с успехом решают эти проблемы, создавая завесу теплого воздуха, надежно защищающую холодные поверхности, предотвращающую сквозняки, приближающую к нулю возможность возникновения плесени.

Конструкция и модели тёплого плинтуса

Теплый плинтус состоит из следующих элементов:

  1. Теплообменник ‑ медные трубы с нанизанными на них гофрированными алюминиевыми пластинами. По своей конструкции он может быть однотрубным или двухтрубным;
  2. Кронштейны;
  3. Передняя стенка крепится в кронштейнах и закрывает теплообменник;
  4. Декоративные элементы:
    - торцевые крышки закрывают торцы прибора;
    - внутренние и наружные уголки применяется для оформления угловых стыков плинтусов;
    - соединительные элементы используются для соединений плинтусных секций.
  5. Гибкая подводка для соединения модулей теплого плинтуса и выполнении калача для двухтрубного теплообменника.

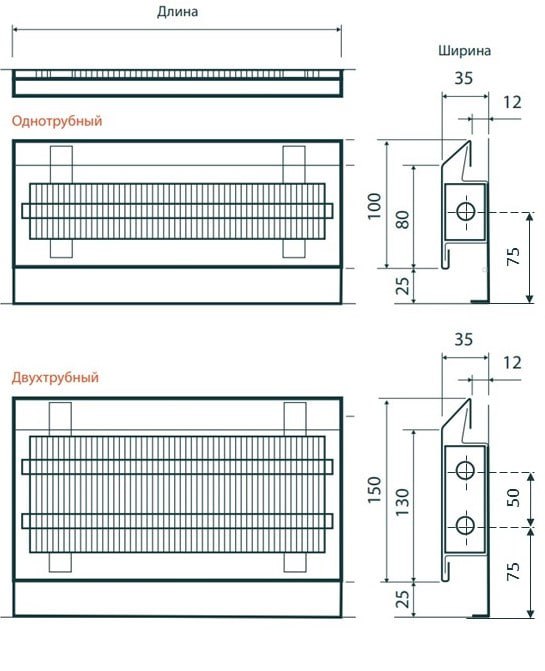

Подробную схему монтажа теплого плинтуса смотрите в разделе Документация


Termoplintus A

  • Высота: 90, 140 мм;
  • Глубина: 33 мм;
  • Длина: по заказу любая;

Tempo


  • Высота: 90, 140 мм;
  • Глубина: 33 мм;
  • Длина: по заказу любая;

Comfort


  • Высота: 90, 140 мм;
  • Глубина: 33 мм;
  • Длина: по заказу любая;

Стандартные модули:
Теплообменник Тип модуля Базовая комплектация
Однотрубный 0,5 м
(132 Вт)
Передняя стенка – 0,5 м Решетка, задняя стенка/удлиненная задняя стенка (для TermoPlintus A) – 0,5 м; Теплообменник однотрубный с установленными фитингами[1]– 0,3 м; Кронштейны – 2 шт.
1,0 м
(351 Вт)
Передняя стенка – 1,0 м Решетка, задняя стенка/удлиненная задняя стенка (для TermoPlintus A) – 1,0 м Теплообменник однотрубный с установленными фитингами– 0,8 м; Кронштейны – 2 шт.
1,5 м
(570 Вт)
Передняя стенка – 1,5 м Решетка, задняя стенка/удлиненная задняя стенка (для TermoPlintus A) – 1,5 м; Теплообменник однотрубный с установленными фитингами – 1,3 м; Кронштейны – 3 шт.
2,0 м
(790 Вт)
Передняя стенка – 2,0 м Решетка, задняя стенка/удлиненная задняя стенка (для TermoPlintus A) – 2,0 м; Теплообменник однотрубный с установленными фитингами – 1,8 м; Кронштейны – 4 шт.
Двухтрубный 0,5 м
(178 Вт)
Передняя стенка – 0,5 м Решетка, задняя стенка/удлиненная задняя стенка (для TermoPlintus A) – 0,5 м; Теплообменник двухтрубный с установленными фитингами– 0,3 м; Кронштейны – 2 шт.
1,0 м
(476 Вт)
Передняя стенка – 1,0 м Решетка, задняя стенка/удлиненная задняя стенка (для TermoPlintus A) – 1,0 м; Теплообменник двухтрубный с установленными фитингами – 0,8 м; Кронштейны – 2 шт.
1,5 м
(774 Вт)
Передняя стенка – 1,5 м Решетка, задняя стенка/удлиненная задняя стенка (для TermoPlintus A) – 1,5 м; Теплообменник двухтрубный с установленными фитингами – 1,3 м; Кронштейны – 3 шт.
2,0 м
(1071 Вт)
Передняя стенка – 2,0 м Решетка, задняя стенка/удлиненная задняя стенка (для TermoPlintus A) – 2,0 м; Теплообменник двухтрубный с установленными фитингами – 1,8 м; Кронштейны – 4 шт.
Цены модулей в белом цвете RAL 9003
Тип теплообменника Размер модуля Tempo Comfort A. А + задняя стенка А + удлин. задняя стенка
Однотрубный 0,5 м 2165 2900 2865 3145 3180
1 м 3803 5273 5203 5763 5833
1,5 м 5594 7799 7694 8534 8639
2 м 7385 10325 10185 11305 11445
Двухтрубный 0,5 м 3147 3882 3847 4127 4162
1 м 5546 7016 6946 7506 7576
1,5 м 8099 10304 10199 11039 11144
2 м 10652 13592 13452 14572 14712
Цены модулей при цветной покраске по RAL
Тип теплообменника Размер модуля Tempo Comfort A. А + задняя стенка А + удлин. задняя стенка
Однотрубный 0,5 м 2461 3380 3336 3686 3730
1 м 4317 6155 6067 6767 6855
1,5 м 6366 9122 8991 10041 10172
2 м 8414 12089 11914 13314 13489
Двухтрубный 0,5 м 3443 4362 4318 4668 4712
1 м 6061 7898 7811 8511 8598
1,5 м 8871 11627 11496 12546 12677
2 м 11681 15356 15181 16581 16756

Цены комплектующих модулей в белом цвете RAL 9003
Наименование Tempo Comfort A.
Корпус (передняя стенка) 0,5 875 1610 875
1 1750 3220 1750
1,5 2625 4830 2625
2 3500 6440 3500
Задняя стенка (для TermoPlintus A) 0,5 - - 280
1 - - 560
1,5 - - 840
2 - - 1120
Удлиненная задняя стенка (для TermoPlintus A) 0,5 - - 315
1 - - 630
1,5 - - 945
2 - - 1260
Решетка (для TermoPlintus A) 0,5 - - 700
1 - - 1400
1,5 - - 2100
2 - - 2800
Теплообменник однотрубный без фитингов 0,3 457 457 457
0,8 1220 1220 1220
1,3 1982 1982 1982
1,8 2744 2744 2744
Теплообменник двухтрубный без фитингов 0,3 914 914 914
0,8 2438 2438 2438
1,3 3962 3962 3962
1,8 5486 5486 5486
Установка фитингов однотрубный ТО 525 525 525
Установка фитингов двухтрубный ТО 1050 1050 1050
Заводская установка калача 700 700 700
Кронштейн, шт. 154 154 154
Цены комплектующих модулей при цветной покраске RAL
Наименование Tempo Comfort A.
Корпус (передняя стенка) 0,5 1094 2013 1094
1 2188 4025 2188
1,5 3281 6038 3281
2 4375 8050 4375
Задняя стенка (для TermoPlintus A) 0,5 - - 350
1 - - 700
1,5 - - 1050
2 - - 1400
Удлиненная задняя стенка (для TermoPlintus A) 0,5 - - 394
1 - - 788
1,5 - - 1181
2 - - 1575
Решетка (для TermoPlintus A) 0,5 - - 875
1 - - 1750
1,5 - - 2625
2 - - 3500
Теплообменник однотрубный без фитингов 0,3 457 457 457
0,8 1220 1220 1220
1,3 1982 1982 1982
1,8 2744 2744 2744
Теплообменник двухтрубный без фитингов 0,3 914 914 914
0,8 2438 2438 2438
1,3 3962 3962 3962
1,8 5486 5486 5486
Установка фитингов однотрубный ТО 525 525 525
Установка фитингов двухтрубный ТО 1050 1050 1050
Заводская установка калача 700 700 700
Кронштейн, шт. 193 193 193

Цены модулей с окрасом "под дерево"
Тип теплообменника Размер модуля Tempo Comfort A. А + задняя стенка А + удлин. задняя стенка
Однотрубный 0,5 м 2520 0 3430 3794 0
1 м 4420 0 6240 6968 0
1,5 м 6520 0 9250 10342 0
2 м 8620 0 12260 13716 0
Двухтрубный 0,5 м 3502 0 4412 4776 0
1 м 6164 0 7984 8712 0
1,5 м 9025 0 11755 12847 0
2 м 11887 0 15527 16983 0

Концевые элементы и гибкая подводка для модулей TermoPlintus
Наименование В базовом цвете В цвете по каталогу RAL В цвете «под дерево»
Соединитель 125 160 165
Внутренний уголок 200 250 260
Внутренний уголок нестандартный 400 500 520
Наружный уголок 200 250 260
Наружный уголок нестандартный 400 500 520
Торцевая крышка 200 250 260
Гибкая подводка 0,15 м 200 200 200
Гибкая подводка 0,20 м 200 200 200
Цены комплектующих модулей с окрасом "под дерево"
Тип теплообменника Размер модуля Tempo Comfort A.
Корпус (передняя стенка) 0,5 1138 - 1138
1 2275 - 2275
1,5 3413 - 3413
2 4550 - 4550
Задняя стенка (для TermoPlintus A) 0,5 - - 364
1 - - 728
1,5 - - 1092
2 - - 1456
Удлиненная задняя стенка (для TermoPlintus A) 0,5 - - -
1 - - -
1,5 - - -
2 - - -
Решетка (для TermoPlintus A) 0,5 - - 910
1 - - 1820
1,5 - - 2730
2 - - 3640
Теплообменник однотрубный без фитингов 0,3 457 - 457
0,8 1220 - 1220
1,3 1982 - 1982
1,8 2744 - 2744
Теплообменник двухтрубный без фитингов 0,3 914 - 914
0,8 2438 - 2438
1,3 3962 - 3962
1,8 5486 - 5486
Установка фитингов однотрубный ТО 525 - 525
Установка фитингов двухтрубный ТО 1050 - 1050
Кронштейн, шт. 193 - 193
